案例应用 | 基站通信电源的放电容量测试
发表时间：2020-06-10
基站通信电源的放电容量测试
稳定可靠的通信电源供电系统，是保证基站通信系统安全、可靠运行的关键所在。按照维护规程，定期开展基站通信电源蓄电池核对性放电试验和容量测试，可实现对蓄电池性能进行全面定性、定量的测试和维护。
在通信行业中，通信基站所处的环境较为复杂，市电引入的建设因受基站环境条件限制，建设配置要求有所不同，维护要求有所差异，如许多基站建于高楼或高山上。客观上讲，基站的市电环境大多没有交换局要求高，但对电池的质量要求较高，这给蓄电池组的配置、维护和管理增加了许多困难，如果维护不当，将会造成电池组的早期失效。
IDCE系列蓄电池放电容量测试仪可检验蓄电池组的备用时间及实际容量，在早期发现个别失效或接近失效的单体电池并予以更换，保证整组电池的有效性，并对整组电池的预期寿命作出评估，保障系统稳定运行。
2.测试仪与电池组连接：
将放电电缆的快速接头插入测试仪的快速插座对接（红正黑负）。
3.无线监测模块连接：
无线监测模块兼容2V/3.2V/6V/12V单体电压监测，每个无线监测模块可同时监测4个单体。
4.设备启动：
连接设备天线，接上工作电源（交、直流供电可选）。
5.放电参数设置与启动：
可事先预设多组放电参数，也可根据现场需求实时调整，标称容量、小时率 ξ 、放电电流、预放容量、预放时间、单体下限、组端下限、每组单体、测试组数、下限数量、保存间隔等参数，确认无误后点击应用即可。
6.实时监测及多种停机门限情况：
7.结束放电、数据处理：
放电结束后，可用U盘将测试数据拷出，使用数据处理软件读取，包括总电流、组端电压、数据表、单体电压柱状图、单体特性曲线图、单体容量等关键数据，并可意见生成数据报表。
关闭IDCE主机，取下无线监测模块，并收拾放电测试相关工具，给蓄电池组恢复充电，充电结束后检查运行状态，确认无误后结束本次放电容量测试作业。
8.背包式设计，更便携
而针对48V系统，放电电流小于150A的通信电源放电测试中，IDCE-4815MINI的背包式设计方式，主机重量仅8kg,轻便易携，非常适应于建于高楼或高山上等较复杂工况下的放电测试作业的开展。
在线补偿式放电
针对单组电池组系统测试，电池组不脱离系统，配置霍尔元件电流钳，主机放电电流仍然按照设置电流放电，内部负载会根据霍尔元件检测到的电流值而自动减小，保证电池组恒流放电。
作为欧宝体育放电测试类产品的重要成员，IDCE系列蓄电池放电容量测试仪形成覆盖多个电压等级系统、不同放电电流需求的全系列产品。
IDCE系列蓄电池放电容量测试仪具有体积小、重量轻、易于搬运等优势，且采用特殊高效能电热元件，不产生红热现象，并具有各种保护功能，以方便长时间无人看管的放电和自动测试记录，适合于不同行业（通信、电力、数据中心、轨道交通等）多种场景下的蓄电池的验收、核对性放电试验及定期深度放电场合使用。
稳定可靠的通信电源供电系统，是保证基站通信系统安全、可靠运行的关键所在。按照维护规程，定期开展基站通信电源蓄电池核对性放电试验和容量测试，可实现对蓄电池性能进行全面定性、定量的测试和维护。
欧宝体育IDCE系列蓄电池放电容量测试仪为通信基站蓄电池测试维护提供高效、精准、智能的容量测试方式。
应用场景

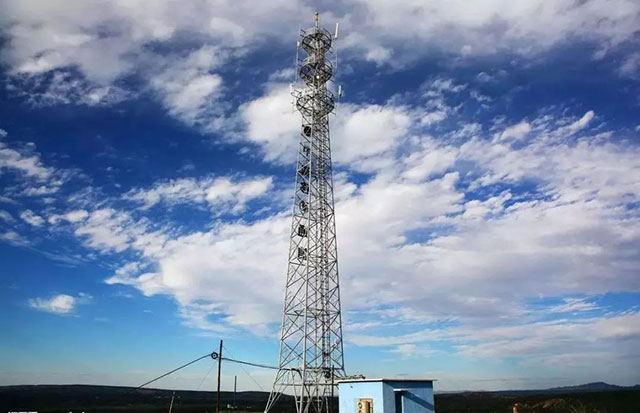

通信基站
维护背景
应用场景
1.年度巡检时核对性放电容量测试
2.季度巡检中告警蓄电池性能验证
3.蓄电池报废处理验证
解决方案
测试方案
IDCE系列蓄电池放电容量测试仪一般用于蓄电池离线状态下作为放电负载，通过连续调控放电电流，实现设定值的恒流放电。1.测试前准备：

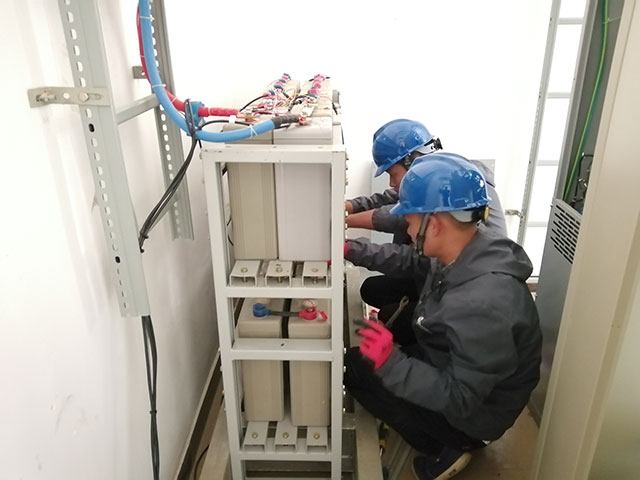

基站蓄电池放电容量测试前测试人员应做好应做到良好的安全防护、确认测试现场电气设备的安全、确认供电检修信息，做好工具的绝缘工作。

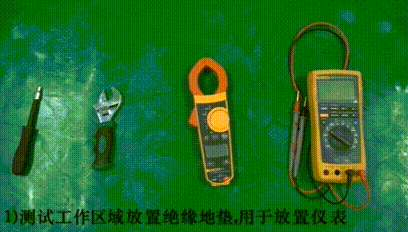

（工具绝缘与辅助仪表准备）
2.测试仪与电池组连接：
将放电电缆的快速接头插入测试仪的快速插座对接（红正黑负）。

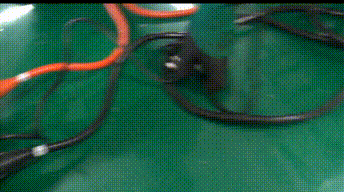

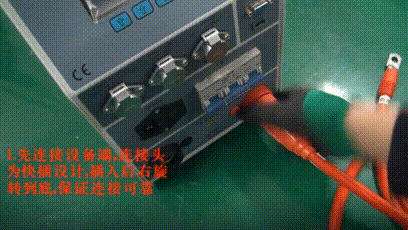

（线缆连接，注意旋紧）

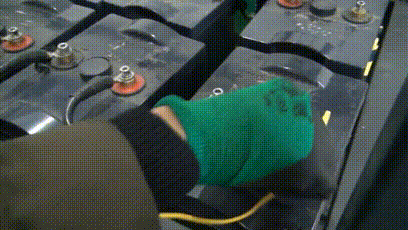

连接组端正负极前使用万用表验证组端正负极，然后将放电电缆另一端分别与电池组两端连接（红正黑负）。3.无线监测模块连接：
无线监测模块兼容2V/3.2V/6V/12V单体电压监测，每个无线监测模块可同时监测4个单体。

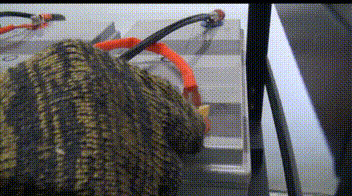

（2V单体连接法）
（12V单体连接法）
因无线监测模块为电池取电工作，工作电压范围为：5V-24V DC ，所以，2V 单体监测时，红色线跟最长黄线夹在一位置；12V单体电池监测时，红色线跟最短黄线夹在一位置。4.设备启动：
连接设备天线，接上工作电源（交、直流供电可选）。
（设备供电可交、直流供电）
5.放电参数设置与启动：

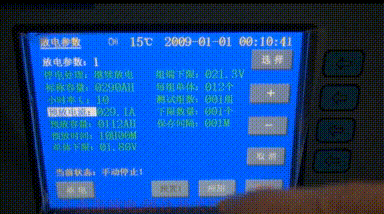

可事先预设多组放电参数，也可根据现场需求实时调整，标称容量、小时率 ξ 、放电电流、预放容量、预放时间、单体下限、组端下限、每组单体、测试组数、下限数量、保存间隔等参数，确认无误后点击应用即可。
实时监测各单体数据，在主机屏幕上呈现出各单体电压柱状图的变化轨迹，自动实时呈现出电压最高与最低的单体。
到达预先设置的多种停机门限后，自动停止放电。

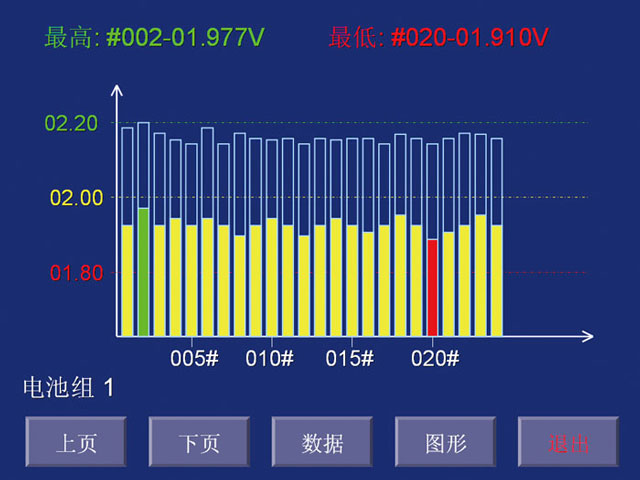

（单体变化柱状图）
7.结束放电、数据处理：

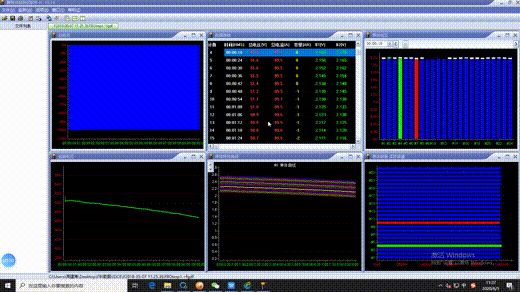

放电结束后，可用U盘将测试数据拷出，使用数据处理软件读取，包括总电流、组端电压、数据表、单体电压柱状图、单体特性曲线图、单体容量等关键数据，并可意见生成数据报表。
8.背包式设计，更便携

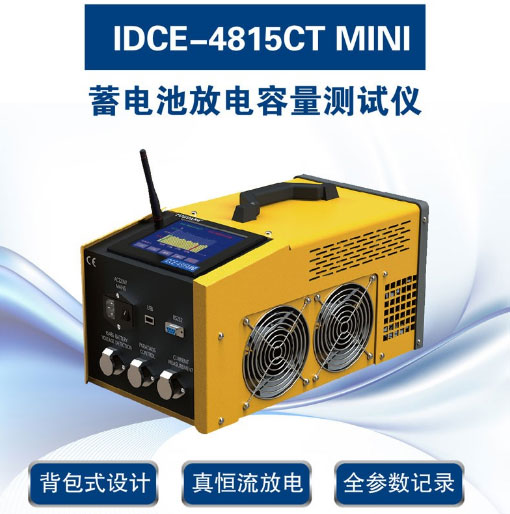

而针对48V系统，放电电流小于150A的通信电源放电测试中，IDCE-4815MINI的背包式设计方式，主机重量仅8kg,轻便易携，非常适应于建于高楼或高山上等较复杂工况下的放电测试作业的开展。
功能拓展

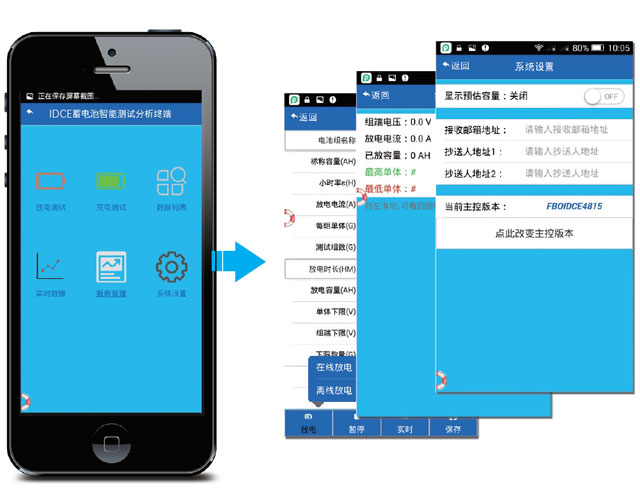

手机APP控制
在线补偿式放电
针对单组电池组系统测试，电池组不脱离系统，配置霍尔元件电流钳，主机放电电流仍然按照设置电流放电，内部负载会根据霍尔元件检测到的电流值而自动减小，保证电池组恒流放电。

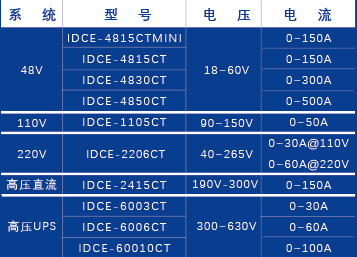

产品选型

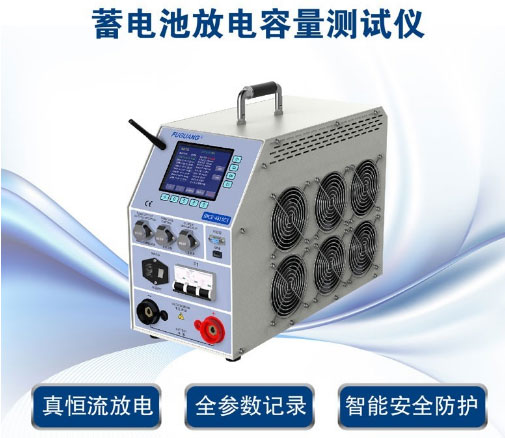

IDCE系列蓄电池放电容量测试仪具有体积小、重量轻、易于搬运等优势，且采用特殊高效能电热元件，不产生红热现象，并具有各种保护功能，以方便长时间无人看管的放电和自动测试记录，适合于不同行业（通信、电力、数据中心、轨道交通等）多种场景下的蓄电池的验收、核对性放电试验及定期深度放电场合使用。
