红外测温技术在变电站中的应用
变电站里有变压器、互感器、隔离开关、断路器、避雷器、电容器、整流器、绝缘子、线夹、阻波器等设备。高电压大电流的设备长期工作，在故障出现之前会出现异常的高温。在事故之前得知各处设备的温度分布，就可以将处于萌芽状态的故障及时消除。
欧宝体育为变电站用户提供数字化、标准化、智能化于一体的高精度红外测温技术，其快捷、准确、高效、智能的技术优势为变电设备的运行、维护、缺陷诊断发挥着重要作用。
1.内置的电力专家诊断经验和电力行业诊断规范，保障了精确检测的智能诊断分析能力；
2.结构化数据引擎提升历史数据趋势分析，现场即可实现快速分析、准确预测。
3.自动实现设备与检测数据的关联存储，从现场拍照测试到设备巡检报表一步到位，节约90％的数据处理时间

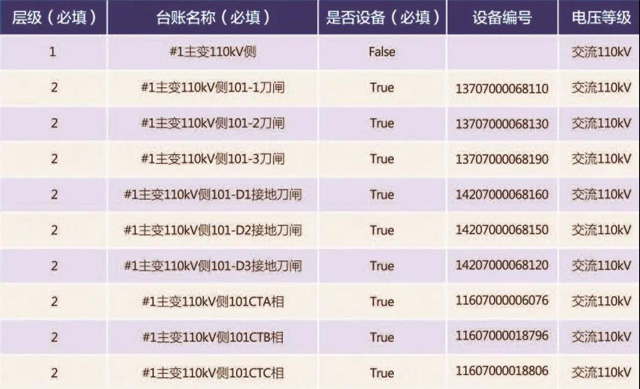

1.设备台帐管理
建立设备与检测数据的关联存储，为高效巡检打下基础。
2.检测任务管理

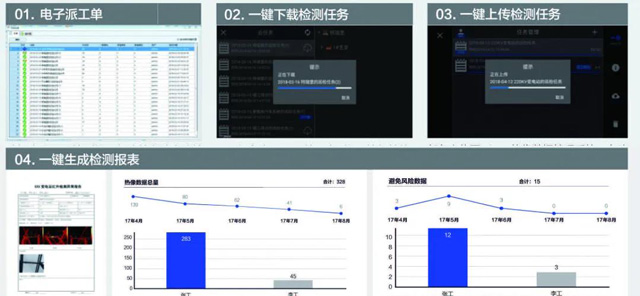

1）体育工单
选择本次需要检测的设备清单自动生成检测任务发布至终端
2）下载检测任务
一键下载检测任务包含设备清单、模版、 诊断规则
3）上传检测任务
按照任务内置模版定位拍照自动调用诊断规则智能诊断，诊断结论自动保存于任务内，一键上传已完成的检测任务
4）巡检报表生成
自动生成用户所需的巡检报表，直观展现设备目前的工作状态以及巡检的工作成果
3.检测数据管理

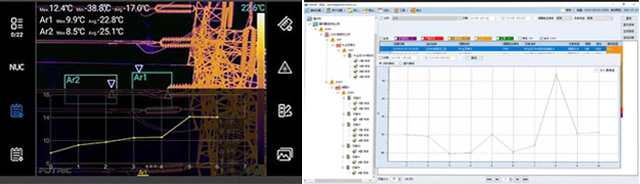

专业热像数据管理系统以树状结构的方式，体育化管理设备台账，为用户提供检测任务数据统计、工作报表展示、数据查询、图像分析、历史趋势分析等丰富的数据管理功能。

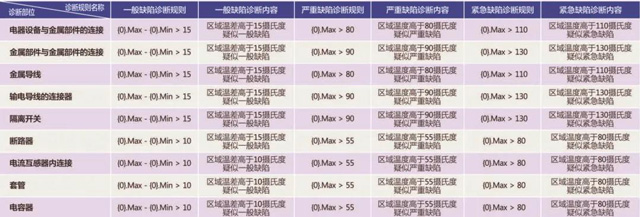

内置DL/T664-2016版的《带电设备红外诊断应用规范》和专家经验；根据测试任务自动匹配相关设备诊断规则，根据诊断结论自动给予方案建议，并将诊断结论和解决方案保存于当次检测任务内。大大降低了用户的使用成本和学习成本，大幅提升检测效率。
1.热像照片自动命名(设备台账或扫描二维码)
2.专有的热像场景智能匹配技术实现标准化拍摄
3.基于环境条件自动调整测量数据(比如夏天或者冬天检测，气温不同，自动屏蔽环境温度干扰)

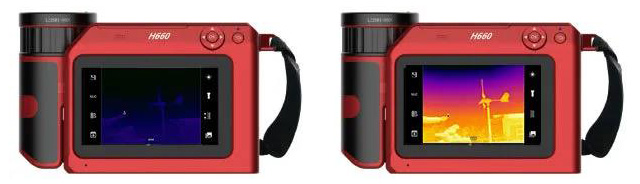

手自一体热像镜头，可随时切换一键快速自动对焦或手动调节；
180°可旋转镜头的设计，更易于瞄准和观察，能够应对各种观察角度，且长期使用不易疲劳。
5.5英寸OLED超高清触摸显示屏，能够实现1920*1080超高清分辨率（1080P）的微秒级响应时间
出色的热成像质量非常适用于复杂场景中分析特定目标的细微温差，有利于现场快速得出正确的诊断结论。
可以在高温差场景中，清晰显示所有目标的热梯度。
1.设备状态检测及维修：
变电站电气设备检修转变为常规的状态检测与维修。这种检测方式灵活性高,可以减少日常检修工作量,同时也避免了因断电给电气设备带来的干扰。
2.排除事故隐患：
一旦变电站电气设备运行负荷过高，就意味着设备中每一层级的变电系统都要承受较大的负荷，如果超过设备所能承受的负荷极限就会引起突发事故带来不必要的经济损失。
使用H660智慧诊断型红外热像仪还可针对1）各类导电接头、接线桩头氧化腐蚀以及连接不良缺陷；2）各类高压开关内中心触头接触不良缺陷；3）隔离刀闸刀口与触片以及转动帽与球头结合不良缺陷；4）电力变压器高、低压套管上、下两端连接不良等一系列问题

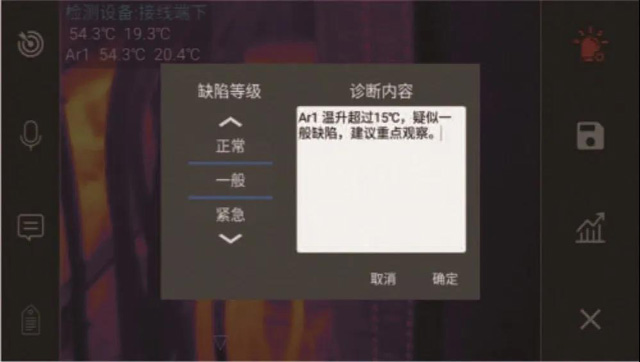

现场检测时可直接调用诊断规范，智能诊断设备当前状态，给出“正常、一般缺陷、严重缺陷、紧急缺陷”等诊断结论，根据诊断结论自动给予方案建议，并将诊断结论和解决方案保存于当次检测任务内。
H600系列高精度红外热像仪帮助用户构建基于大数据的变电站设备红外检测智慧运维系统，形成更科学合理、更具有针对性的数据库体系用以高效指导变电站运维的实际工作开展。
变电站里有变压器、互感器、隔离开关、断路器、避雷器、电容器、整流器、绝缘子、线夹、阻波器等设备。高电压大电流的设备长期工作，在故障出现之前会出现异常的高温。在事故之前得知各处设备的温度分布，就可以将处于萌芽状态的故障及时消除。
欧宝体育为变电站用户提供数字化、标准化、智能化于一体的高精度红外测温技术，其快捷、准确、高效、智能的技术优势为变电设备的运行、维护、缺陷诊断发挥着重要作用。
维护背景
电力变电站
随着我国电网建设日趋完善，电网规模的逐渐扩大，对变电站安全平稳运行提出了更高的要求。变电站内电气设备随之增加的电气设备的安全隐患亦有所增加，对变电设备的运行状况进行及时检测也就成为变电站平稳运行的重要保障。
解决方案

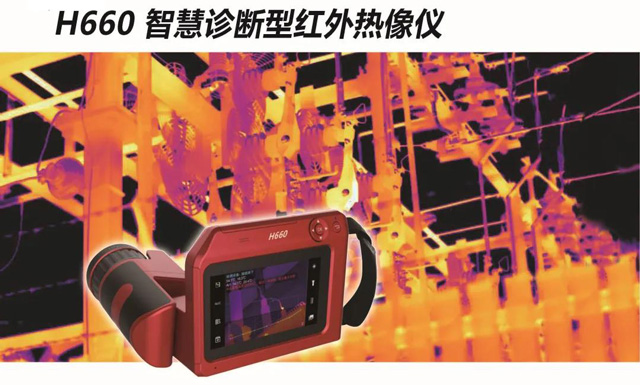

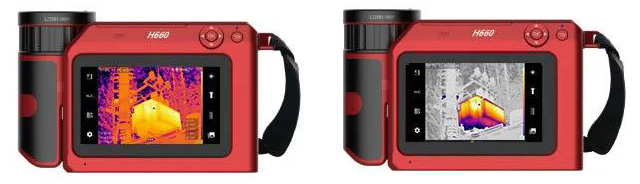

欧宝体育H660智慧诊断型红外热像仪是一款新型智能红外测温设备，在卓越的设备硬件基础上，通过智能化设备台账管理，实现从设备检测任务生成到设备巡检报表完成的精简闭环管理。
1.内置的电力专家诊断经验和电力行业诊断规范，保障了精确检测的智能诊断分析能力；
2.结构化数据引擎提升历史数据趋势分析，现场即可实现快速分析、准确预测。
3.自动实现设备与检测数据的关联存储，从现场拍照测试到设备巡检报表一步到位，节约90％的数据处理时间
智能设备台账
轻松实现设备台账管理、检测任务管理、检测数据管理、诊断规则管理，对于每次检测的数据自动进行结构化处理、分类存储和深度整合,构建基于大数据的智慧运维系统。1.设备台帐管理
2.检测任务管理
选择本次需要检测的设备清单自动生成检测任务发布至终端
2）下载检测任务
一键下载检测任务包含设备清单、模版、 诊断规则
3）上传检测任务
按照任务内置模版定位拍照自动调用诊断规则智能诊断，诊断结论自动保存于任务内，一键上传已完成的检测任务
4）巡检报表生成
自动生成用户所需的巡检报表，直观展现设备目前的工作状态以及巡检的工作成果
3.检测数据管理
专业热像数据管理系统以树状结构的方式，体育化管理设备台账，为用户提供检测任务数据统计、工作报表展示、数据查询、图像分析、历史趋势分析等丰富的数据管理功能。
智能诊断分析
智能预测
基于结构化数据引擎，对历史检测数据具有准确分析和智能预测的能力，预测设备未来可能的温度或温升趋势，检测数据量越大，预测结果越精准。
2.专有的热像场景智能匹配技术实现标准化拍摄
3.基于环境条件自动调整测量数据(比如夏天或者冬天检测，气温不同，自动屏蔽环境温度干扰)

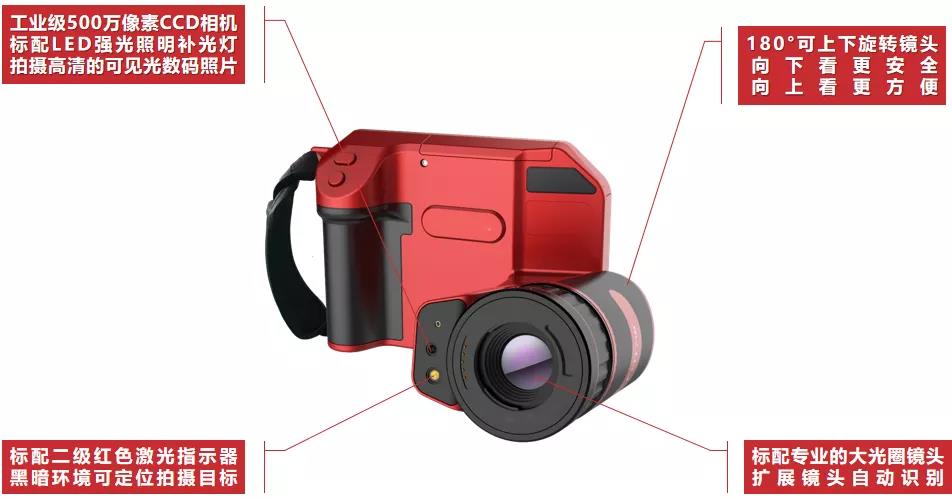

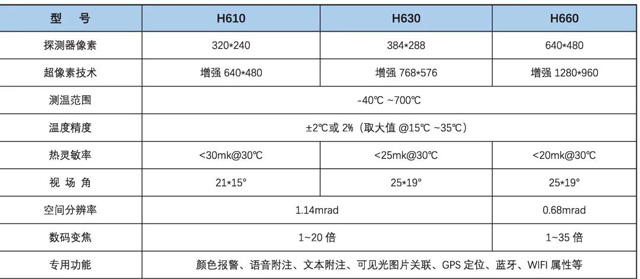

卓越设备硬件
180°可旋转镜头的设计，更易于瞄准和观察，能够应对各种观察角度，且长期使用不易疲劳。
5.5英寸OLED超高清触摸显示屏，能够实现1920*1080超高清分辨率（1080P）的微秒级响应时间
智能成像技术
1.复合调色聚焦成像技术
2.高温差均衡成像技术
实际应用
在变电站运行维护中的应用1.设备状态检测及维修：
变电站电气设备检修转变为常规的状态检测与维修。这种检测方式灵活性高,可以减少日常检修工作量,同时也避免了因断电给电气设备带来的干扰。
常见问题

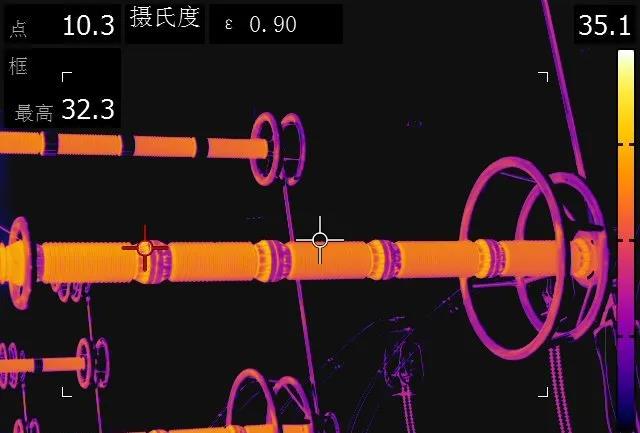

中性点套管
套管连接端部发热氧化是判断是否异常的依据。常见问题有介质损耗增大；套管缺油；导电回路连接件接触不良。
PT 电压互感器
常见问题为内部老化而导致的故障；由于漏油而导致故障缺陷2.排除事故隐患：
一旦变电站电气设备运行负荷过高，就意味着设备中每一层级的变电系统都要承受较大的负荷，如果超过设备所能承受的负荷极限就会引起突发事故带来不必要的经济损失。
常见问题

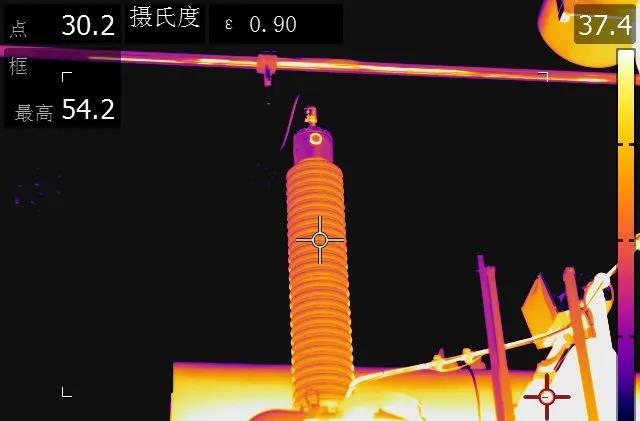

避雷器
常见问题为1000KV 严重缺陷，内部绝缘受潮、老化，漏油

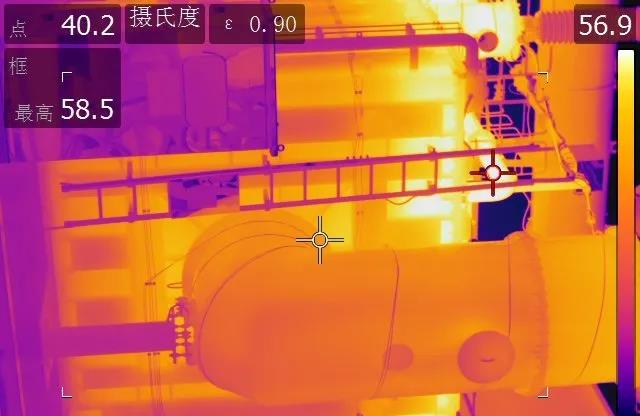

变压器本体
常见问题有本体涡流损耗发热。主要由于漏磁产生的涡流引起本体或部分连接螺杆发热。使用H660智慧诊断型红外热像仪还可针对1）各类导电接头、接线桩头氧化腐蚀以及连接不良缺陷；2）各类高压开关内中心触头接触不良缺陷；3）隔离刀闸刀口与触片以及转动帽与球头结合不良缺陷；4）电力变压器高、低压套管上、下两端连接不良等一系列问题
在变电站设备缺陷诊断分析中的应用
