分布式光纤温度监测系统在通信机房大楼电缆竖井的应用
发表时间：2020-08-20

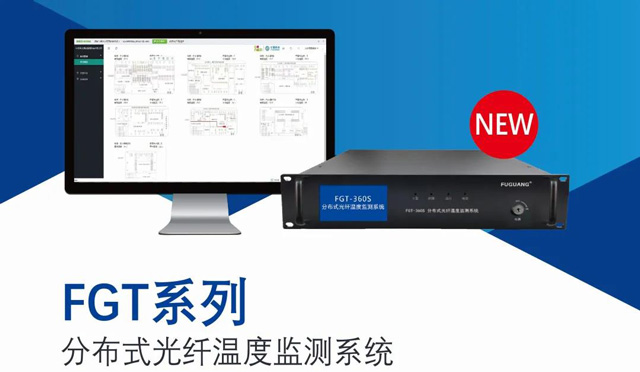

FGT系列分布式光纤温度监测系统
在通信机房大楼电缆竖井的应用
由于电缆井是上下贯通的，就像烟囱一样，发生火灾时，这些含有有害气体的浓烟会顺着电缆井加速向上蔓延，并扩散到楼道中。人如果吸入这些气体就会出现窒息进而危及生命。因此及时发现电缆井内电缆发热的异常现象，提前做好防范准备，及时消除故障隐患，才可以保障电缆竖井和大楼安全运行。
为通信机房电缆竖井配置FGT系列分布式光纤温度监测系统，实现竖井电缆的温度实时监测，趋势分析，事故的远程准确探测、预警、报警等

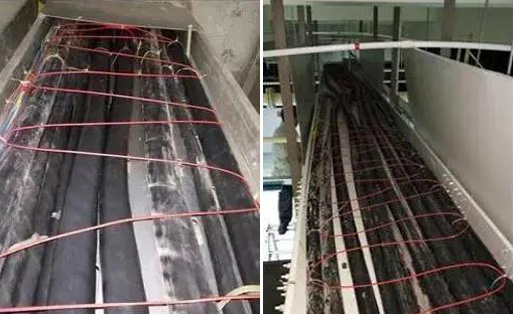

1.桥架电缆温度监测：测温光纤沿电缆桥架“S”型敷设在桥架电缆表面

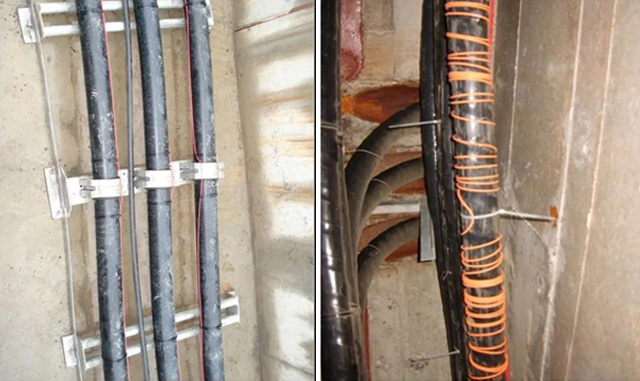

2.竖井内电缆温度监测：测温光纤沿竖井内电缆路由敷设在电缆表面，实现对主干电缆的表面温度监控、故障点定位
3.传输与监测：以TCP/IP协议上传至本地客户端及监控中心客户端，在客户端可通过监控软件实时显示电缆温度信息，根据获取的实时温度绘制温度云图
4.报警处置：当机房内某个位置出现异常高温报警时，测温主机通过RS485串口协议将报警信息传输至报警系统，进行相应灭火处理
在通信机房大楼电缆竖井的应用
通信机房大楼的电缆竖井是为了方便施工电缆敷设和运维人员线路维护而建设的，当电缆井内电源线发生短路时，极易发生火灾，一些线缆的包皮材料并不全是阻燃的材料，容易被引燃，电缆井内一旦发生火灾，将会将电缆井内的各个系统的信号线烧毁，必将造成大面积的重要系统瘫痪和大量的数据丢失。
欧宝体育为通信机房大楼电缆竖井配置FGT系列分布式光纤温度监测系统，实现了对电缆竖井温度的有效监测，实现竖井电缆的温度实时监测，趋势分析，事故的远程准确探测、预警、报警等从而保证电缆井相关设施和大楼的安全。
应用场景

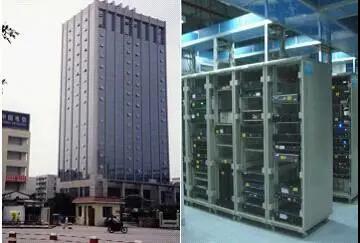

某通信机房楼电缆竖井

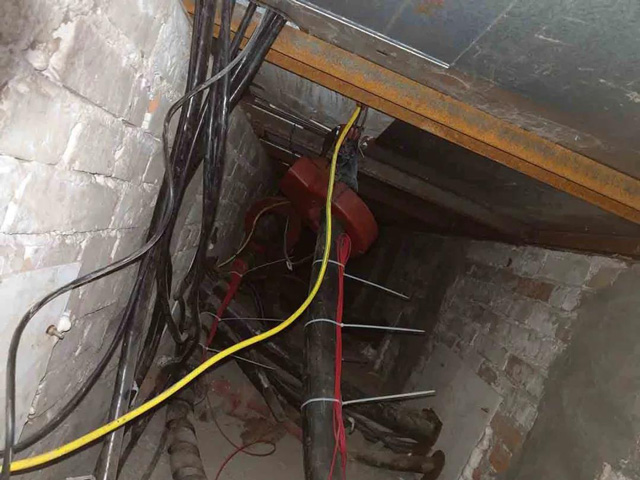

维护背景
解决方案

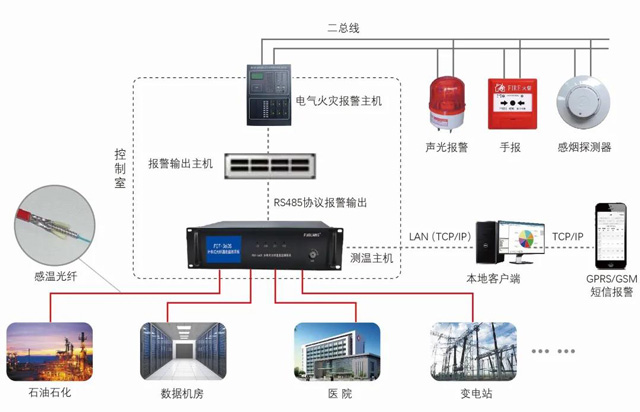

系统的核心部分主要由本地客户端，光纤测温主机，感温光缆，测温软件组成
实施方案
通过预先设置的温度传感器获得电缆井预设位置的温度数据值；获得所述温度数据值对应的数字信号，以发送至终端监控模块；当所述终端监控模块判断所述温度数据值大于预设范围时，进行温度报警。远程客户端（智能平台及手机APP ）可通过监控软件实时显示温度信息，实现竖井电缆的温度实时监测，趋势分析，事故的远程准确探测、预警、报警等1.桥架电缆温度监测：测温光纤沿电缆桥架“S”型敷设在桥架电缆表面

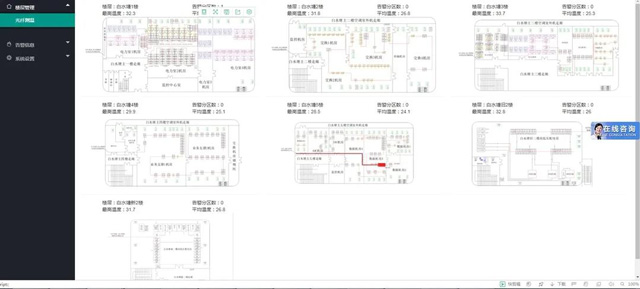

（光纤温度监控平台）

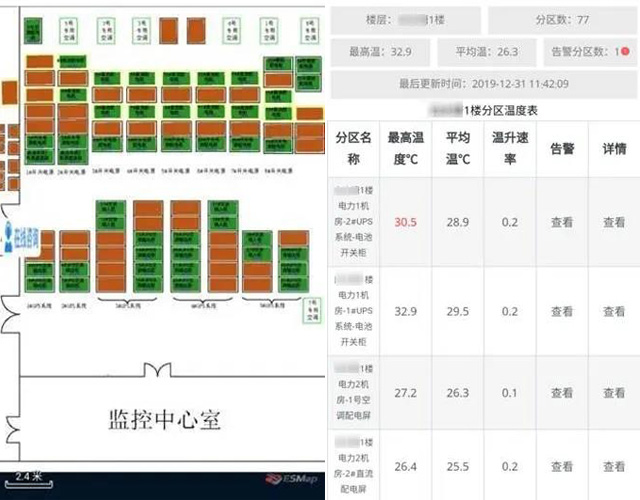

（光纤温度手机APP平台）
4.报警处置：当机房内某个位置出现异常高温报警时，测温主机通过RS485串口协议将报警信息传输至报警系统，进行相应灭火处理

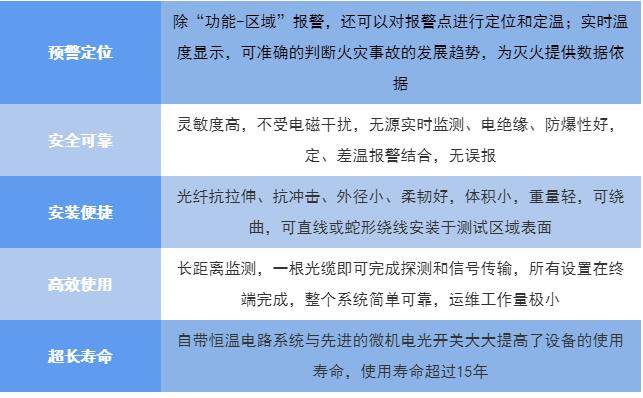

应用价值
行业标准
YD/T 1821-2018通信局(站)机房环境条件要求与检测方法
