硬核总结 | FTA天线姿态测试仪在测试中常见问题的快速处置办法
发表时间：2020-09-10
FTA系列天线姿态测试仪
移动通信网络质量影响因素包括：网络规划的合理性，网络设备性能质量以及现场施工的工程质量, 而这些因素中基站天线的工参数据是基础要素，只有在一个完整和可靠的天线工参数据基础上进行网络规划、网络优化等工作才能做得高效而准确。
FTA系列天线姿态测试仪是欧宝体育推出的一款适用于天馈系统规划、建设、优化、维护的便捷测试设备。随着FTA广泛应用于移动、电信、联通等各大运营商天线测试、维护中，因为基站天线测试环境的千差万别，使得在一些测试中FTA天线姿态仪无法正常完成测试工作。本期将针对FTA测试过程中的常见问题硬核总结，并给出快速处置方法，帮助您高效完成测试任务。
1、停留在附近较空旷处
2、观察界面内磁场干扰值在优良情况
3、查看左上角卫星数量，是否达到4颗星以上
4、如仍无法收到卫星或3颗星以下，从屏幕顶端往下滑，进入GPS设置，进行搜星模式更换，重启设备后，再次查看左上角卫星数量
5、如仍无法收到卫星或3颗星以下，从屏幕顶端往下滑，进入安全设置，关闭应用权限，再次查看左上角卫星数量
准确的方位角能保证基站的实际覆盖与所预期的相同，保证整个网络的运行质量；另一方面，依据话务量或网络存在的具体情况对方位角进行适当调整，可以更好的优化现有的移动通信网络。
方位角的测量基于体育罗盘的原理，依靠地球磁场来提供方位角，任何外来磁源带来的磁场扰动，需要补偿、校正，以获得准确的测量值。
1、测试仪不要靠近铁件，或直接贴在天线背面测试
2、消磁操作，直接在测试界面用划8字的方法进行消磁
3、完成后进行一键测试模拟测试验证
（2）紧贴天线背面方位角测试时持续跳动
1、进入【系统设置】→【俯仰角校准】，勾选“校准零飘值”后，将仪表贴至垂直墙面后启动校准
2、完成后进行一键测试模拟测试验证直至方位角不在出现跳动情况
合适的覆盖范围，可使基站实际覆盖范围与预期的设计范围相同，同时加强本覆盖区的信号强度
在FTA天线姿态仪如有拆卸测试仪后盖及长时间闲置仪表时可能会导致俯仰角测量不准确
2、检查基准定位时间是否过长（建议在基准定位后30分钟内完成测试）
（1） 使用中国移动网络，检查网络是否联网
（2） 检查区域是否设置错误
2.wifi连接不成功
（1） 点击系统设置---修复wifi链接
（2） 重启测试仪
3.存储空间/内存满掉
（1） 测试仪连接上电脑—进入内存---查找到antenna文件夹---photo文件下下的照片删除一些（可删除明确是已上传数据所对应的照片）
（2） 系统设置---清除RAM
4.上传不成功
（1） 检查网络连接,需要使用中国移动网络。
（2） 检查“需完善”，对 “不可为空”内容填写完整
5.无法拍照
（1） 检查存储空间是否满掉了
（2） 提示打开相机失败时，尝试关机再重启，若故障依旧或显示的为前置摄像头则为硬件故障，请联系返修
6.检查更新不成功
（1） 检查是否连接中国移动数据网络及网速
（2） 尝试多次更新
更多技术/售后支持，可联系客户服务中心
欧宝体育FTA系列天线姿态测试仪可精确地采集天馈系统方位角、俯仰角、挂高、横滚角、经纬度等关键参数，并架构后端管理平台，能够实现对基站天线，维护人员，设备仪表统一管理。是移动、电信、联通等各大运营商天线测试、维护。
移动通信网络质量影响因素包括：网络规划的合理性，网络设备性能质量以及现场施工的工程质量, 而这些因素中基站天线的工参数据是基础要素，只有在一个完整和可靠的天线工参数据基础上进行网络规划、网络优化等工作才能做得高效而准确。
常见问题，快速处置
01 GPS搜不到卫星

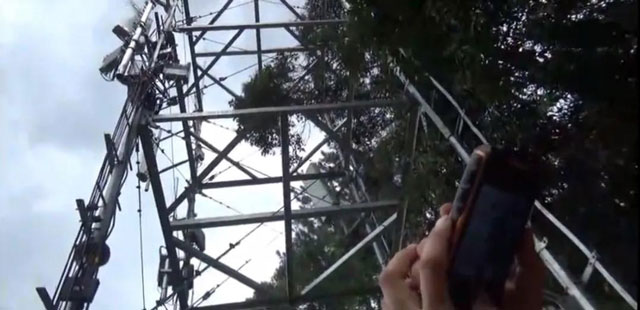

（FTA塔下测量操作）
基站布局的疏密要对应于话务密度的分布情况，对现有基站的准确定位，为后期基站规划布局提供依据。
在FTA天线姿态仪使用时因信号干扰、附近有铁质或者磁场、遮蔽物、高大的建筑、山脉都会影响GPS的搜星
1、停留在附近较空旷处
2、观察界面内磁场干扰值在优良情况
3、查看左上角卫星数量，是否达到4颗星以上
4、如仍无法收到卫星或3颗星以下，从屏幕顶端往下滑，进入GPS设置，进行搜星模式更换，重启设备后，再次查看左上角卫星数量
5、如仍无法收到卫星或3颗星以下，从屏幕顶端往下滑，进入安全设置，关闭应用权限，再次查看左上角卫星数量

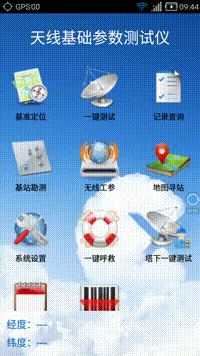

（搜星模式更换操作）
02 方位角测不准
方位角的测量基于体育罗盘的原理，依靠地球磁场来提供方位角，任何外来磁源带来的磁场扰动，需要补偿、校正，以获得准确的测量值。
快速处置方式
（1）磁场干扰影响1、测试仪不要靠近铁件，或直接贴在天线背面测试
2、消磁操作，直接在测试界面用划8字的方法进行消磁
3、完成后进行一键测试模拟测试验证
（2）紧贴天线背面方位角测试时持续跳动
1、进入【系统设置】→【俯仰角校准】，勾选“校准零飘值”后，将仪表贴至垂直墙面后启动校准
2、完成后进行一键测试模拟测试验证直至方位角不在出现跳动情况

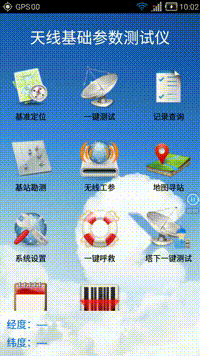

（校准零飘值操作 ）
03 俯仰角测不准
在FTA天线姿态仪如有拆卸测试仪后盖及长时间闲置仪表时可能会导致俯仰角测量不准确
快速处置方式
进入【系统设置】→【俯仰角校准】，将仪表贴在垂直墙面后进行【校准】（俯仰角校准操作 ）
04 挂高测不准
天线高度直接与基站的覆盖范围有关，直接关系话务量及系统内干扰，导致整个无线通信网络的质量下降。
快速处置方式
1、检查是否没做基准定位2、检查基准定位时间是否过长（建议在基准定位后30分钟内完成测试）
（基准定位操作 ）
05 其他问题处置
1.更新基站天线信息表不成功（1） 使用中国移动网络，检查网络是否联网
（2） 检查区域是否设置错误
2.wifi连接不成功
（1） 点击系统设置---修复wifi链接
（2） 重启测试仪
3.存储空间/内存满掉
（1） 测试仪连接上电脑—进入内存---查找到antenna文件夹---photo文件下下的照片删除一些（可删除明确是已上传数据所对应的照片）
（2） 系统设置---清除RAM
4.上传不成功
（1） 检查网络连接,需要使用中国移动网络。
（2） 检查“需完善”，对 “不可为空”内容填写完整
5.无法拍照
（1） 检查存储空间是否满掉了
（2） 提示打开相机失败时，尝试关机再重启，若故障依旧或显示的为前置摄像头则为硬件故障，请联系返修
6.检查更新不成功
（1） 检查是否连接中国移动数据网络及网速
（2） 尝试多次更新
更多技术/售后支持，可联系客户服务中心
欧宝体育FTA系列天线姿态测试仪可精确地采集天馈系统方位角、俯仰角、挂高、横滚角、经纬度等关键参数，并架构后端管理平台，能够实现对基站天线，维护人员，设备仪表统一管理。是移动、电信、联通等各大运营商天线测试、维护。
