FBS-9600 变电/UPS蓄电池在线监测及远程自动维护设备
咨询热线:(微信号)
微信客服:(微信号)

先进性:采用一拖一监控方式实现蓄电池在线全面的性能参数监控

集中化:可实现对所辖区域内所有监控中心的电池组进行集中管理

智能化:采用欧宝app下载领域新维护技术,轻松实现全面、到位的自动维护

广泛应用于IDC中心、通信、电力、水电、高速公路等行业......

FBS-9600是福州欧宝体育有限公司新一代蓄电池性能在线监控系统,采用先进的一拖一分布式结构方式,能够完全替代人工维护模式,在线监控蓄电池所有的运行参数和性能参数,全面了解蓄电池的性能状态,及时发现落后单体电池,排除安全隐患,保障系统不间断运行。

系统特点

 采用先进的分布式一拖一组网模式:每个单体电池安装一个控模块,每个监控模块通过RS485网线串

● 全面的运行参数和性能参数自动监控:单体电压、单体内阻、 极柱温度、组端电压、电流、环境温度 单体纹波电压、纹波电流等。监控数据汇集到组端收敛模块,再由收敛模块将数据传输到显示模块显示。 这种方式安装简单方便,同时售后维护也极其便捷接起

● 优化实时告警算法:真正帮助客户准确发现故障电池,及时采取措施排除故障

● 智能内阻测试功能:具备交流放电法和交流纹波注入法两种内阻测试模块,能根据系统干扰情况自动选择优的测试模块, 保证在各种环境下都能准确稳定的测试出蓄电池的真实内阻, 以反映出蓄电池实际性能

● 蓄电池内部温度监测:直接将温度传感器固定安装在极柱上, 准确反应蓄电池内部温度,及时发现“热失控”电池隐患

● 智能容量估算:内置先进的容量估算模型,能够在线估算出蓄 电池的实际容量和蓄电池组后备供电时间

● 蓄电池组在线均衡功能:能自动调节每一节蓄电池的浮充电 压,让整组电池的浮充电压保存一致,延长电池使用寿命

● 放电容量测试支持:能自动判断电池组开始放电,自动记录整个放电过程和充电过程。因此,用户无需在购买充放电测试所需的监控设备,节省资金,并且大大减轻维护人员的接线工作量


 高度智能化:支持单体模块自动编号功能。只需将单体模块安 装好,系统启动后自动编号,无需人工干预。可大大节省安装时间,也便于后期故障模块更换及维护

 模块和模块之间的通信全部采用RS485方式,保证数据传输稳 定可靠

● 配备专用APP支持IOS和安卓系统,能在APP上查看所有的监 控参数和电池组运行情况

● 单体监控模块工作电流<4mA,在线监控对系统无影响

● 单体模块之间通信,支持头尾环起,还支持多通道串联(一个 通道最多可支持120节),当通信线路上出现一个断点时,能减少受此断点影响而通信不上的单体模块数量

● 存储功能:具有存储数据功能,日常数据保存方面,以间隔一 个小时保存一次电池信息为例,数据存储空间能提供至少12个月的存储量(保存间隔时间可设置),告警数据保存方面,能保存至少10000条告警信息。充放电数据至少储存100次以上

● 支持大屏幕智能显示模块(选配)5~10英寸可选,支持在现场 查看所有的监控参数,并且可在现场进行相关监控参数、告警门限等设置

● 具备各种接口,支持modbus、TCP/IP、61850等多种通信协 议,支持和其他设备通信进行数据传输

● 配备B/S、C/S架构的专业蓄电池组在线分析管理平台,能对所 监控的蓄电池组进行站点信息管理、实时监控数据显示、告警信息实时显示、历史监控数据记录、历史充放电数据存储、蓄 电池性能分析、趋势分析、统计分析、专业报表等功能

● 全在线充放电模块(选配):实现远程全自动充放电测试

● 系统数据传输方式灵活,监控数据传送可满足任何机房各种传输、对接需求具体方式如图:

产品组件

1、前端采集硬件

单体监控模块:

● 高精度、低功耗的单体检测模块,可在线监控蓄电池单体的电 压、内阻、极柱温度、单体纹波电压、纹波电流等数据。智能化设计让单体检测模块之间无需编号,系统可自动识别,方便现场 安装也便于日后维护

2.单体均衡采集模块

● 实时监控单节电池电压,如果电池电压高于平均值对电池进行放电,如果电池电压低于平均值对电池进行充电,以达到主动均衡的目的

● 监控单体电池电压、内阻、极柱温度、纹波电压。

● 支持自动编号功能

● 低功耗,工作电流<4mA

● 采用RS485通信,标准对等网线方式

● 反接保护、过压保护

智能显示模块:

智能显示屏,采用智能操作系统,支持Modbus、TCP/IP、61850等多种通信协议,可用于数据接入、设备控制、数据传输等;以数 字和柱状图的相结合直观显示所检测电池参数;可直接在屏幕上进行监控参数设置、告警阀值设置,并显示所有的历史告警信息;支持多个组端汇集模块接入;智能显示模块有5.7英寸、7寸和10寸显示屏幕可供选择;


2、后端分析管理平台

● 采用B/S或C/S架构,用户可远程通过网页形式查看所有站点蓄电池组实时监控及测试数据。

● 海量数据存储:通过TCP/IP网络,后台分析管理软件能够采集 并存储大量的站点数据。存储的数据包括:站点信息(含地点 信息、主控信息和电池组信息)、告警信息、内阻数据、放电 数据、充电数据形和数字两种形式体现

● 实时远程测试蓄电池组各单体内阻,可根据用户配置的蓄电池组的内阻测试周期,定期进行内阻测试

● 自动分析和判断各个站点蓄电池组的隐患程度并及时发出警报信息,同时将报警事件备案存储,以备查询和导出

● 对上传的各个站点蓄电池组数据的综合分析处理,自动显示和分析各组蓄电池组的运行参数、自动绘出放电数据曲线等各种图表

● 强大的统计分析功能,可根据设定的条件对所有电池组进行性能好坏统计,让用户对所管辖的所有电池组的情况一目了然

● 强大的搜索功能,能根据各种条件进行模糊搜索,直观显示结果

● 系统数据支持Word、Excel、PDF等格式导出,数据以多种形式展示,包括:表格、曲线、柱状图等

● 支持各种定制化功能开发

3、移动端APP平台

● 通过无线网络,采用手机可实时查看所有蓄电池组实时监控测试数据(单体电压、单体温度、内阻数据、放电数据、充电数据、均衡数据及告警信息),以图形和数字体现
● 实时推送蓄电池组告警信息,可随时随地采用移动端APP了解蓄电池组运行情况

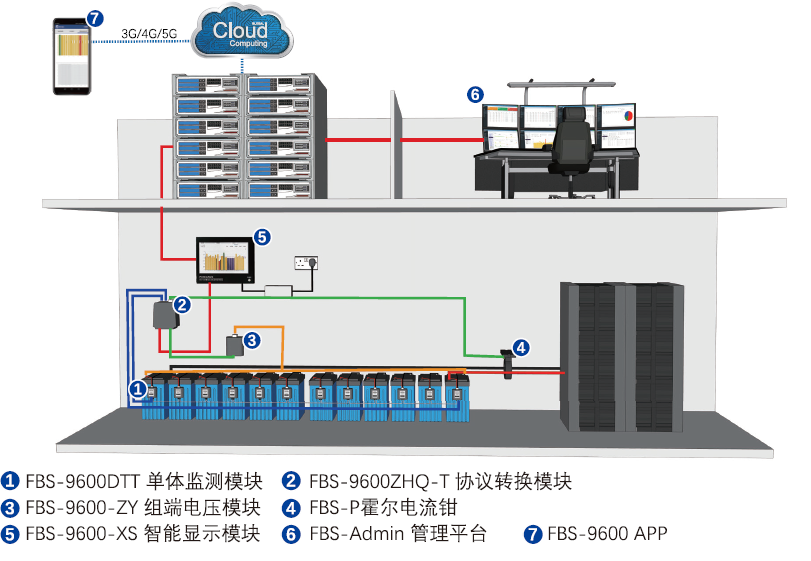

系统拓扑图:

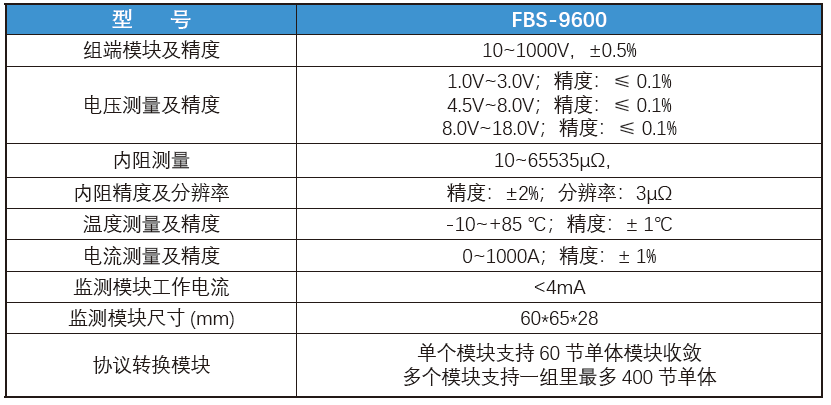

参数及配置
